Đo điện trở đất với đồng hồ đo điện trở đất VICI 4105A

Đồng hồ đo điện trở đất là gì?

Khi nào phải đo điện trở đất.

• Đo điện trở đất khi bắt đầu khảo sát công trình nhắm xác định trở đất trên bề mặt đất để đưa ra thiết kế phù hợp.
• Khi hàn thành hệ thông tiếp địa nhằm xác định trợ đất đã đạt tiêu chuẩn yêu cầu của hệ thống đưa ra chưa?
• Sau một thời gian sử dụng thì giá trị điện trở đất có thể tăng lên so với giá trị cho phép (do một số nguyên nhân như mất liên kết giữa các cọc tiếp địa, lượng hóa chất làm giảm trở kháng đất hết tác dụng …). Để biết được hiện trạng như thế nào chúng ta nên đo điện trở đất sau mỗi 12 tháng

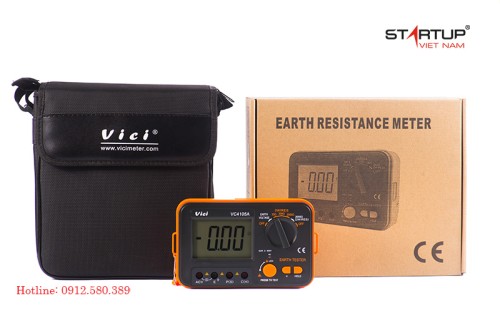

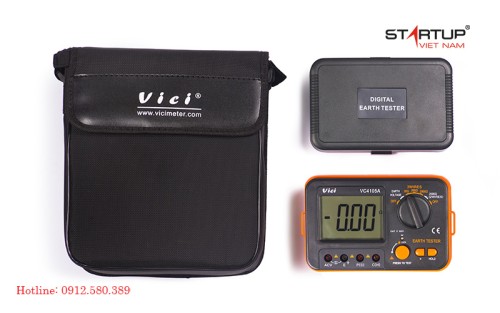

Đồng hồ đo điện trở đất VICI 4105A

TÍNH NĂNG ĐỒNG HỒ ĐO ĐIỆN TRỞ ĐẤT VC4105A:

• Phạm vi đo điện trở đất 0Ώ ÷ 1999Ώ.
• Phạm vi đo điện áp đất 0V ÷ 199.9V.
• Hiển thị màn hình LCD với độ nét cao, con số hiển thị Max 1999;
• Được thiết kế theo tiêu chuẩn IEC61010-1 CAT.III 600V.
• Khi Pin yếu đồng hồ đo điện trở đất VC4105A sẽ có màn hình cảnh báo 02 cọc bình.
• Đèn LED đỏ hiển lên đó là điều kiện bất thường cần kiểm tra lại trước khi đo
• Đèn LED xanh hiện lên thể hiện đồng hồ VC4105A sẵn sang kiểm tra.
• Điều kiện môi trường làm việc: -10℃ ÷ 50℃, độ ẩm tương đối < 80%.
• Điều kiện môi trường lưu trữ: -20℃ ÷ 60℃, độ ẩm tương đối < 75%.
• Kích thước đồng hồ đo điện trở đất VC4105A 176 (L)x116(W)x62.5(H)mm.
• Trọng lượng đã bao gồm cả Pin: 550gr.
• Nguồn điện sử dụng 6 Pin 1.5V AA pin hoặc dùng sạc đầu vào 220V đầu ra 9V.

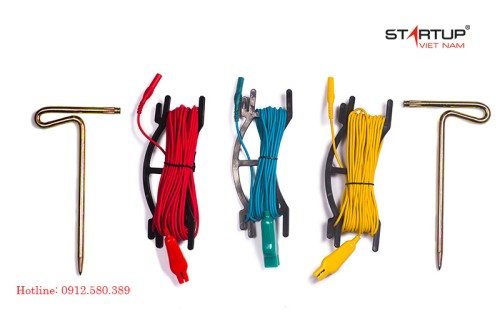

• Phụ kiện đi kèm đồng hồ đo điện trở đất VC4105A gồm 02 cọc phục, 01 cuộn dây màu đỏ 15m, 01 cuộn dây màu vàng 10m, 01 cuộn dây màu xanh 5m.
• Có khả năng lưu trữ được dữ liệu đo tại thời điểm đó bằn cách bấm phím Hold.
• Màn hình có 02 chế độ giúp cho việc nhìn chỉ số rõ ràng hơn kể cả trong bóng dâm, bóng tối, ánh sáng phản chiếu.
• Có chế độ off giúp cho việc tắt mở dễ dàng hơn;

Hướng dẫn sử dụng đồng hồ đo trở đất VICI 4105A

Bước 1: Đấu nối các dây nối.

Cắm 2 cọc bổ trợ như sau: Cọc 1 cách điểm đo 5~10m, cọc 2 cách cọc 1 từ 5~10m.

Dây màu xanh (Green) dài 5m kẹp vào điểm đo.

Dây màu vàng (Yellow) dài 10m, dây màu đỏ(red) dài 20m kẹp vào cọc 1 và cọc 2 sao cho phù hợp với chiều dài của dây.

Sơ đồ đấu nối các dây vào máy đo điện trở đất như sau:

Kiểm tra sự kết nối của các đầu dây dẫn
Cắm các dây dẫn theo hướng dẫn vào chỗ thích hợp. Chú ý dây cắm lỏng có thể làm cho kết quả đo không chính xác.

CHÚ Ý: Trong trường hợp có xi măng, đặt các cực phụ nằm xuống và tưới nước vào nó, hoặc đặt cực điện áp trong vải ẩm khi tiến hành đo.

Bước 2: Kiểm tra điện áp của tổ đất cần kiểm tra

• Bật công tắc tới vị trí “EARTH VOLTAGE” và ấn nút “PRESS TO TEST” để kiểm tra điện áp đất.
• Để kết quả đo được chính xác thì điện áp đất không được lớn hơn 10V.

Bước 3: Kiểm tra điện trở đất.

• Đầu tiên ta bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất.
• Nếu điện trở quá cao (>1200Ω) thì đèn OK sẽ không sáng, khi đó ta cần kiểm tra lại các đầu đấu nối.
• Nếu điện trở nhỏ thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.
