Lưu trữ Kim thu sét CIRPROTEC NLP

Kim thu sét Cirprotec NLP là sản phẩm kim thu của CPT Cirprotec Tây Ban Nha, là nhà sản xuất đầu tiên đưa ra phương pháp (theo yêu cầu của khách hàng) xác nhận chất lượng của kim thu sét, được kiểm chứng trước khi lắp đặt. Mã QR được khắc laser trên thân của sản phẩm cho phép xác nhận NLP từ bất kỳ thiết bị điện thoại thông minh nào được trang bị ứng dụng QR — nhanh chóng và dễ dàng.

Tổng quan về CPT Cirprotec

CPT Cirprotec là một công ty tiên phong tham gia thiết kế, sản xuất các thiết bị chống sét trực tiếp và lan truyền. CPT cũng cung cấp dịch vụ tư vấn và giải pháp theo khách hàng.

Trụ sở chính của công ty đặt tại Terrassa (gần Barcelona), với hơn 6000 m2 bao gồm văn phòng, phòng thí nghiệm và cơ sở sản xuất.

CPT có một mạng lưới các văn phòng chi nhánh rộng khắp cả Tây Ban Nha và có mặt ở hơn 60 quốc gia.

Kim thu sét Cirprotec NLP 1100 – NLP 2200: Thiết kế theo các tiêu chuẩn Quốc tế: UNE 21185, UNE 21186, IEC 61024-1, NFC-17-102-2011, VDC 018.

Giấy kiểm nghiệm

Series NLP 1100 và NLP 2200 được chế tạo theo tiêu chuẩn UNE 21186-96, giấy kiểm nghiệm số 200307350357-A và LRIC-IE15-108-2 do Laboratorio Central Oficial de Electrotecnia (L.C.O.E), cấp ngày 02/06/05, với sự công nhận của ENC tại Madrid (Spain)

Part numbers

77901071	NLP 1100-15	15µs	50 cm	√
77901073	NLP 1100-30	30µs	50 cm	√
77901074	NLP 1100-44	44µs	50 cm	√
77901050	NLP 2200	60µs	50 cm	√

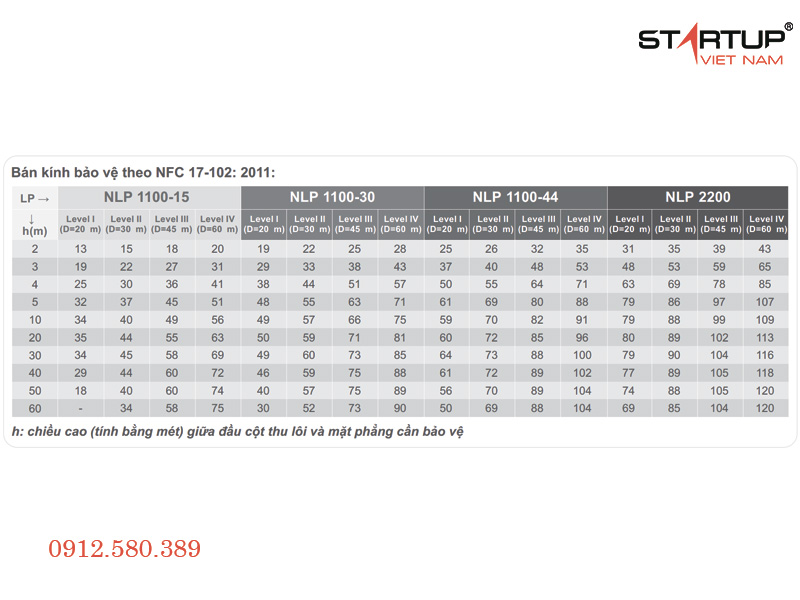

Bán kính bảo vệ kim thu sét Cirprotec NLP

D=20m Mức an toàn 1 (An toàn rất cao).
D=30m Mức an toàn 2 (An toàn cao).
D=45m Mức an toàn 3 (An toàn trung bình).
D=60m Mức an toàn 4 (An toàn tiêu chuẩn).

Trong đó, Thời gian phát tia tiên đạo Δt:

Cirprotec NLP 1100-15: Δt = 15 μs
Cirprotec NLP 1100-30: Δt = 30 µs
Cirprotec NLP 1100-44: Δt = 44 µs
Cirprotec NLP 2200 : Δt = 60 µs

Cấu tạo

Kim thu sét Cirprotec NLP gồm các bộ phận chính:

Đầu phát tia tiên đạo: Thiết bị chính tạo ra dòng ion phát xạ sớm, dẫn sét nhanh.
Thân kim: Chịu được tác động cơ học và thời tiết khắc nghiệt.
Khớp nối và phụ kiện: Gắn kết kim với trụ đỡ, đảm bảo độ vững chắc khi lắp đặt.
Bộ tiếp địa (dây, cọc, hóa chất): Dẫn sét xuống đất an toàn, không ảnh hưởng đến người và thiết bị.

Nguyên lý hoạt động

Kim hoạt động dựa trên nguyên lý phát xạ sớm (ESE). Khi có hiện tượng tích điện trong mây dông, thiết bị cảm biến sẽ kích hoạt và phát ra tia tiên đạo sớm. Tia này chủ động bắt dòng sét từ trên không, dẫn về kim và chuyển thẳng xuống hệ thống tiếp địa, đảm bảo an toàn tuyệt đối cho khu vực được bảo vệ.
