Thiết bị chống sét lan truyền đường tín hiệu đồng trục Otowa CS-BNCJJ75-T230HD
2,400KVND
Còn hàng
Mô tả Thông số kỹ thuật của thiết bị chống sét lan truyền Otowa CS-BNCJJ75-T230HD
Kết nối Thiết bị chống sét lan truyền đường tín hiệu đồng trục Otowa CS-BNCJJ75-T230HD Cách lắp đặt thiết bị chống sét lan truyền đường tín hiệu đồng trục Otowa CS-BNCJJ75-T230HD CÔNG TY CỔ PHẦN STARTUP VIỆT NAM Trụ sở: Số 4, ngõ 110 phố Minh Khai, P. Minh Khai, Q. Hai Bà Trưng, TP. Hà Nội.
VPGD: Số 135, Khu dịch vụ 4 Xa La, Phúc La, Hà Đông, Hà Nội.
VP TP Hồ Chí Minh: Đường P4 – KCN Vĩnh Lộc A – Bình Hưng Hòa B – Bình Tân – HCM.
VP Cổ Lễ – Nam Đinh: Số 61 Hữu Nghị, TT Cổ Lễ, Tỉnh Nam Định
VP Thanh Hóa: 185B Trường Thi, TP Thanh Hóa.
Điện thoại: 024.777.87.888
Hotline dự án: 0912.580.389
Hotline phân phối: 084.557.1234
Email: info@kimthuset.com.vn
Web: Kimthuset.com.vn
OTOWA CS-BNCJJ75-T230HD là thiết bị cắt sét bảo vệ cấp II cho đường tín hiệu đồng trục,Bảo vệ sự đột biến từ dây anten trên không của TV kỹ thuật số, BS, đường dây phát sóng CS, Độ bền sét phân loại theo tiêu chuẩn ICE: C2, D1, Hiệu suất cao tần.
- Thiết bị bảo vệ tăng tần số cao Otowa cho cáp đồng trục thường được áp dụng cho các đường tín hiệu khác nhau.
- Chúng được thiết kế và thử nghiệm để quản lý quá áp quá độ gây ra bởi sét đánh trên cáp đồng trục thậm chí đôi khi được kết nối trực tiếp với các khu vực bên ngoài.
- Các dòng sản phẩm đồng trục bao gồm các hệ thống TV và ITV và các dòng khác có độ bền xung C2 và D1. Chúng có sẵn với các kết nối N, BNC, F.
Thông số kỹ thuật của thiết bị chống sét lan truyền Otowa CS-BNCJJ75-T230HD
| Loại | SA-ITV5J | SA-ITV24J | CS-BNCJJ75-T230HD | CS-FPJ75-T230 | CS-NPJ50-350 | CS-NPJ50-T350 | CS-NPJ50-600 |
| Cấp bảo vệ | D1 C2 | ||||||
| Loại trình kết nối | BNC | BNC | BNC | F | N | N | N |
| Băng thông | 0 – 20MHz | 0 – 20MHz | 100kHz – 2.0GHz | 0 – 2.7GHz | 0 – 2.0GHz | 0 – 3.0GHz | 0 – 2.0GHz |
| Trở kháng | 75Ω | 75Ω | 75Ω | 75Ω | 50Ω | 50Ω | 50Ω |
| Tổn thất chèn | ≤ 1.5 dB | ≤ 1.5 dB | 100kHz – 1.5GHz : ≤ 0.2 dB 1.5GHz – 2.0GHz : ≤ 0.4 dB | 0 – 2.15GHz : ≤ 0.5 dB 2.15GHz – 2.7GHz : ≤ 0.8 dB | 0 – 1.0GHz : ≤ 0.1 dB 1.0 – 2.0GHz : ≤ 0.2 dB | 0 – 1.0GHz : ≤ 0.1 dB 1.0 – 3.0GHz : ≤ 0.2 dB | 0 – 1.0GHz : ≤ 0.1 dB 1.0 – 2.0GHz : ≤ 0.2 dB |
| Điện áp làm việc tối đa (Uc) | 10 Vdc | 30 Vdc | 140 Vdc | – | 250 Vdc | 250 Vdc | 430 Vdc |
| Cấp điện áp bảo vệ tại Id (8/20μs : Up) | L-L : ≤40V L-E : ≤500V | L-L : ≤80V L-E : ≤500V | ≤ 550 V | ≤ 800 V | ≤ 1100 V | ≤ 1200 V | ≤ 1500 V |
| Độ bền xung sét (8/20μs) | 10kA | 10kA | 20kA | 20kA | 20kA | 20kA | 20kA |
| Độ bền xung sét (10/350μs) | 5kA | 5kA | 2.5kA | 2.5kA | 2.5kA | 2.5kA | 2.5kA |
| Năng lượng cho phép tối đa | – | – | 50W | 50W | 100W | 100W | 200W |
| Chế độ quá tải | mode 2 | mode 2 | mode 2 | mode 2 | mode 2 | mode 2 | mode 2 |
| Tỷ số sóng đứng (VSWR) | — | — | 100kHz – 1.5GHz : ≤ 1.1 1.5GHz – 2.0GHz : ≤ 1.2 | 0 – 2.15GHz : ≤ 1.3 2.15GHz – 2.7GHz : ≤ 1.4 | 0 – 1.0GHz : ≤ 1.1 1.0 – 2.0GHz : ≤ 1.2 | 0 – 1.0GHz : ≤ 1.1 1.0 – 3.0GHz : ≤ 1.2 | 0 – 1.0GHz : ≤ 1.1 1.0 – 2.0GHz : ≤ 1.2 |
| Nhiệt độ hoạt động (TU) | -20 °C ～+50 °C | -20 °C ～+80 °C | |||||
| Chỉ tiêu bảo vệ | IP 20 | ||||||
| Phạm vi lắp đặt | Trong nhà | ||||||
Download ngay Catalogue CS-BNCJJ75-T230HD
> Xem thêm: Chống sét lan truyền

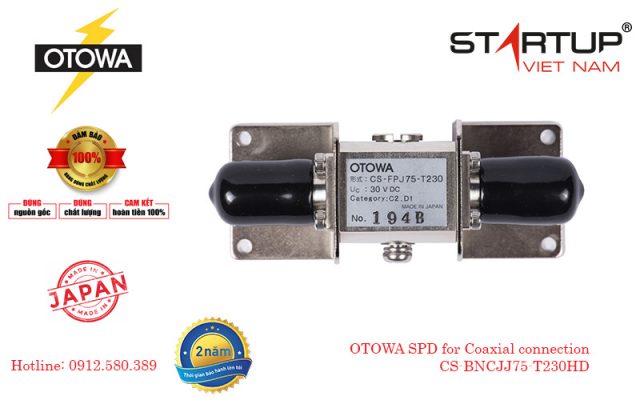

Hình ảnh thiết bị chống sét lan truyền hãng OTOWA mã CS-BNCJJ75-T230HD
Hướng dẫn sử dụng và lắp đặt, bảo trì OTOWA CS-BNCJJ75-T230HD
Kết nối
Cách lắp đặt
Cách lắp đặt được chỉ dẫn ở trên. Nếu thiết bị giám sát ở xa thiết bị cắt sét, lắp đặt sao cho thiết bị cắt sét gần kề thiết bị giám sát để bảo vệ thiết bị này bởi khi sét đánh có thể lan qua đường dây tín hiệu.
Khuyến cáo bảo trì
Trong suốt mùa giông sét hoặc sau khi bị sét đánh, tiến hành bảo trì thiết bị cắt sét như sau:
Trước khi bảo trì, tắt công tắc cách ly để kiểm tra (hoặc ngắt cầu dao chống rò điện đất ở phía đầu vào điện của thiết bị cắt sét và Các mức đạt tiêu chuẩn đối với thiết bị cắt sét
Thay thế các bộ phận chính của thiết bị cắt sét nếu các thiết bị này hoạt động theo các trường hợp sau:
- Thay giá đỡ mới nếu màu sắc hoặc hình dạng biến đổi.
- Kiểm tra bên ngoài
- Vỏ nhựa biến đổi màu sắc hoặc hình dạng.
- Chỉ báo trạng thái chuyển màu.
Sau khi chỉ báo trạng thái bị rơi ra, thiết bị cắt sét không hoạt động được nữa.
- Kiểm tra các liên kết sẵn có
- Cầu dao chống rò điện đất hoạt động mọi lúc (Sau khi thay thế thiết bị cắt sét, xác nhận cầu dao này không hoạt động)
