Chống sét cho nhà xưởng là công việc quan trọng mà ngay từ khi thiết kế, các chủ đầu tư đều coi trọng. Tuy nhiên nhiều trường hợp khi xây dựng chủ đầu tư không để ý, vì tập trung vào những thứ cấp thiết nên sau khi bị sét đánh hoạc nhận thấy nguy cơ, chủ đầu tư mới để ý đến vấn đề hết sức quan trọng này.
Tại sao nên thi công hệ thống chống sét cho nhà xưởng ?
Nhà xưởng, nhà máy là nơi tập trung nhiều máy móc, thiết bị. Đặc biệt trong bối cảnh công nghiệp hóa, tự động hóa hiện nay, đồ điện tử ngày càng được sử dụng rộng rãi. Ngoài ra đây cũng là khu vực chứa vật liệu dễ bắt lửa, dễ gây cháy nổ như dầu, gas, khí đốt, hộp carton,…
Tất cả các thiết bị điện, điện tử, nhiệt lạnh, cơ khí, công nghệ thông tin, điều khiển và tự động hóa đều nhạy cảm trước tác động của dòng năng lượng sét. Chúng dễ bị phá hỏng bởi quá điện áp do xung sét. Được lan truyền từ dây dẫn tín hiệu hay dây dẫn điện. Không chỉ vậy, sét đánh trực tiếp cũng có thể gây ra những tác động không nhỏ tới phạm vi kết cấu công trình.
Số tiền đầu tư cho một nhà xưởng đi vào hoạt động là không hề nhỏ. Bởi vậy không chủ đầu tư nào muốn đề xảy ra các sự cố ngoài ý muốn. Gây nên những hư hỏng, thiệt hại trên diện rộng. Đó là lý do vì sao việc thiết kế hệ thống chống sét cho nhà xưởng là công đoạn vô cùng quan trọng.
Việc trang bị hệ thống chống sét trực tiếp và lan truyền cho nhà máy sẽ đảm bảo an toàn cho con người và thiết bị. Đồng thời đảm bảo cho các hoạt động sản xuất diễn ra liên tục, hiệu quả, giảm thiểu các thiệt hại về nhân lực và tài sản.
Chống sét trực tiếp cho nhà xưởng
Tác hại do sét đánh trực tiếp : Sét đánh trực tiếp hay sét đánh thẳng là do sự phóng điện trực tiếp hay một nhánh của nó xuống đối tượng bị đánh. Sét thường đánh vào các nơi cao như cột điện, cột thu phát sóng viễn thông BTS, ống khói, nhà cao tầng, cây cao…vì ở đó do hiện tượng mũi nhọn nên các điện tích cảm ứng tập trung nhiều hơn, nhưng cũng có trường hợp sét đánh vào nơi thấp là vì ở đó đất hay các đối tượng dẫn điện tốt hơn nơi cao. Nơi bị sét đánh không khí bị nung nóng lên tới mức làm chảy các tấm sắt dày 4mm,
Đặc biệt nguy hiểm đối với những công trình có vật liệu dễ cháy nổ như kho mìn, bể xăng dầu, và cả những công trình kiến trúc bằng gạch ngói , bê tông. Có trường hợp sét phá vỡ ống khói bằng gạch một đoạn dài 30-40 m và mảnh vỡ văng xa tới 200-300 m. Trong hệ thống điện lực của nước ta đã có những trường hợp sự có nghiêm trọng do sét đánh vào nhà máy điện, máy biến áp, các đường dây cao áp làm mất điện. Sét còn đánh vào người hay súc vật, tuy tỷ lệ ít hơn nhưng cũng cần chú ý nhất là nơi làm việc trống trải ở công trường, nông trường, mỏ lộ thiên…
Cấu tạo của hệ thống chống sét cho nhà xưởng:
Thông thường một hệ thống chống sét trực tiếp cho nhà xưởng bao gồm các bộ phận sau:
- Kim thu sét.
- Cấp thoát sét
- Hộp kiểm tra điện trở tiếp đất
- Hệ thống tiếp địa có giá trị điện trở dưới 10 Omh.
- Thiết bị đếm sét
Báo giá chống sét trực tiếp cho nhà xưởng
Chi phí khái toán cho hệ thống chống sét trực tiếp như sau:
TT |
TÊN VẬT TƯ – THIẾT BỊ |
SỐ LƯỢNG |
XUẤT XỨ |
| 1 | Kim thu sét Bakiral ALFAS ESE 60SM bán kính bảo vệ 107m. Hàng nhập khẩu chính hãng từ Thổ Nhĩ Kỳ có C/O; C/Q kèm theo. | 01 bộ | Turkey |
| 2 | Hóa chất giảm điện trở đất Gem GW của ISG Global | 05 Bao | Việt nam |
| 3 | Bộ ghép nối Inox D48-D42 cao 3-5m | 01 bộ | Việt Nam |
| 4 | Bộ chân trụ đỡ kim thu sét | 01 bộ | Việt nam |
| 5 | Dây thoát sét đồng nguyên chất M50mm2 | 35m | Việt Nam |
| 6 | Ống nhựa PVC D20 luồn dây cáp thoát sét | 35m | Việt nam |
| 7 | Cọc tiếp địa D16 dài 2.4m RR của hãng Ramratna Ấn Độ | 5 cọc | Ấn Độ |
| 8 | Mối hàn hóa nhiệt Goldweld | 5 mối | Thái Lan |
| 9 | Vận chuyển đến công trình tại miền bắc | 01 Bộ | Việt Nam |
| 10 | Hộp kiểm tra điện trở tiếp địa Bakiral | 01 Hộp | Việt nam |
| 11 | Vật tư phụ (Đai định vị cáp thoát sét, bulông, vít nở …) | 01 bộ | Việt nam |
| 12 | Đo kiểm tra điện trở tiếp đất bằng đồng hồ chuyên dụng | 01 lần | Nhật bản |
| 13 | Nhân công lắp đặt trọn gói. | 01 gói | Việt nam |
| 14 | Khoan giếng chống sét tiếp địa ( giành cho các nơi không có bãi tiếp địa) | Tùy chọn |
Gía trọn bộ: 36.000.000 giảm giá 30% chỉ còn 25.200.000 VNĐ ( chưa bao gồm VAT)
Chi phí thêm:
- Dây thoát sét đồng nguyên chất M50mm2 : 95.000/1 m
- Đổi dây thoát sét đồng nguyên chất M70mm2: 55.000/1m
- Cọc tiếp địa D16 dài 2.4m RR : 250.000/1 chiếc.
- Hàn hóa nhiệt : 250.000/ mối
- Hóa chất giảm điện trở đất Gem GW : 299.000/1 bao
- Máy đếm sét Bakiral : 2.000.000/1 chiếc
Quy trình 5 bước thi công chống sét cho nhà xưởng
01. Thi công hệ thống tiếp địa.
02. Đổ hóa chất giảm trở
03. Đo điện trở bãi tiếp địa
04. Đi dây thoát sét
05. Dựng cột thu sét.
Chống sét trực lan truyền cho nhà xưởng
Chông sét lan truyền bao gồm 2 thành phần : cảm ứng tĩnh điện và cảm ứng điện từ
Cảm ứng tĩnh điện
Những công trình ở trên mặt đất nếu nối đất không tốt , khi có các đám mây dông mang điện tích ở bên trên thì phần trên của công trình sẽ cảm ứng nên những điện tích trái dấu với điện tích của đám mây. Hoặc nếu sét đánh gần công trình thì làm cho các điện tích trên đó mất đi không kịp với điện tích đám mây, mà còn tồn tại thêm một thơi gian nữa, gây nên điện thế cao so với mặt đất. Điện thế này có thể ở ngay trong nhà hoặc từ ngoài nhà theo dây điện,dây mạng, ống kim loại truyền vào nhà tạo nên những tia lửa điện gây cháy nổ hoặc tai nạn cho người.
Cảm ứng điện từ
Khi sét đánh vào các dây dẫn sét nằm trên công trình hay ở gần công trình thì sẽ tạo ra một từ trường biến đổi mạnh xung quanh dây dẫn dòng điện sét. Từ trường này làm cho các mạch vòng kín xuất hiện một sức điện động cảm ứng gây ra phóng điện thành tia lửa rất nguy hiểm.
Hệ thống chống sét lan truyền thường bao gồm các thiết bị sau:
- Thiết bị chống sét lan truyền trên đường nguồn gồm có thiết bị cắt sét 1 pha, thiết bị cắt sét 3 pha, thiết bị cắt lọc sét 1 pha và thiết bị cắt lọc sét 3 pha
- Thiết bị chống sét trên đường tín hiệu, viễn thông
- Cáp thoát sét
- Hộp kiểm tra điện trở tiếp đất có giá trị điện trở dưới 4 Omh
Báo giá chống sét Lan truyền cho nhà xưởng
Chi phí khái toán cho hệ thống chống sét trực tiếp như sau:
TT |
TÊN VẬT TƯ – THIẾT BỊ |
SỐ LƯỢNG |
XUẤT XỨ |
| 1 | Thiết bị chống sét lan truyền 3 pha LN230VAC Imax 120kA | 01 bộ | Đức |
| 2 | Thiết bị chống sét lan truyền 1 pha LN230V, Imax 40kA | 01 bộ | Đức |
| 3 | Tủ lắp đặt thiết bị | 01 bộ | Việt Nam |
| 4 | Hóa chất giảm điện trở đất Gem GW của ISG Global | 05 Bao | Việt nam |
| 5 | Dây thoát sét đồng nguyên chất M50mm2 | 15m | Việt Nam |
| 6 | Dây thoát sét đồng nguyên chất M16mm2 | 15m | Việt nam |
| 7 | Cọc tiếp địa D16 dài 2.4m RR của hãng Ramratna Ấn Độ | 5 cọc | Ấn Độ |
| 8 | Mối hàn hóa nhiệt Goldweld | 5 mối | Thái Lan |
| 9 | Vận chuyển | 01 Bộ | Việt Nam |
| 10 | Hộp kiểm tra điện trở tiếp địa Bakiral | 01 Hộp | Việt nam |
| 11 | Vật tư phụ (Đai định vị cáp thoát sét, bulông, vít nở …) | 01 bộ | Việt nam |
| 12 | Đo kiểm tra điện trở tiếp đất bằng đồng hồ chuyên dụng | 01 lần | Nhật bản |
| 13 | Nhân công lắp đặt trọn gói. | 01 gói | Việt nam |
| 14 | Khoan giếng chống sét tiếp địa ( giành cho các nơi không có bãi tiếp địa) | Tùy chọn |
Gía trọn bộ: 36.000.000 giảm giá 30% chỉ còn 25.200.000 VNĐ ( chưa bao gồm VAT)
Chi phí thêm:
- Dây thoát sét đồng nguyên chất M50mm2: 95.000/1 m
- Dây thoát sét đồng nguyên chất M70mm2: 55.000/1m thêm.
- Cọc tiếp địa D16 dài 2.4m RR : 250.000/1 chiếc.
- Hàn hóa nhiệt : 250.000/ mối
- Hóa chất giảm điện trở đất Gem GW : 299.000/1 bao

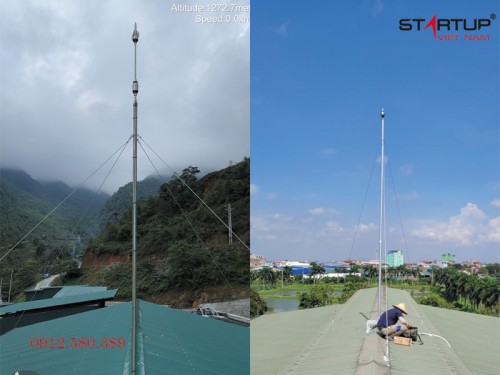

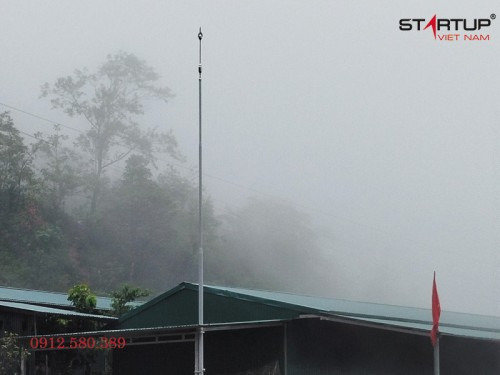

Công trình đã thi công tiêu biểu
Thi công chống sét cho nhà máy Long Giang
